Giải mã DNP3: Kiến trúc Telemetry hướng sự kiện và bài học cho hệ thống công nghiệp

Bài viết được dịch và tổng hợp từ tin tức gốc. Bạn có thể đọc bài viết gốc bằng tiếng Anh tại đây.

Điểm tin nhanh:

• DNP3 sử dụng mô hình hướng sự kiện (event-driven) để tối ưu hóa băng thông trên các đường truyền hạn chế.
• Cơ chế phân loại dữ liệu theo Class (0, 1, 2, 3) giúp ưu tiên các cảnh báo quan trọng.
• Tính năng Unsolicited Responses cho phép thiết bị chủ động gửi dữ liệu mà không cần chờ Master yêu cầu.

Trong thế giới của các hệ thống điều khiển công nghiệp (ICS/OT), việc truyền tải dữ liệu không chỉ đơn thuần là gửi đi các gói tin, mà là bài toán tối ưu hóa sự sống còn của hệ thống trên những hạ tầng mạng kém ổn định. Nếu bạn từng đau đầu với việc tối ưu hóa hiệu năng hệ thống qua các giao thức truyền thống, hãy nhìn vào DNP3 – một chuẩn mực kỹ thuật đã định nghĩa lại cách chúng ta xử lý dữ liệu thời gian thực. Việc hiểu rõ cách thức hoạt động của DNP3 không chỉ giúp bạn làm chủ các giao thức công nghiệp mà còn là bài học quý giá về tư duy thiết kế hệ thống, tương tự như cách chúng ta tối ưu hóa quy trình kiểm tra dữ liệu với công cụ tính toán CRC.

Cấu trúc dữ liệu và tối ưu hóa băng thông

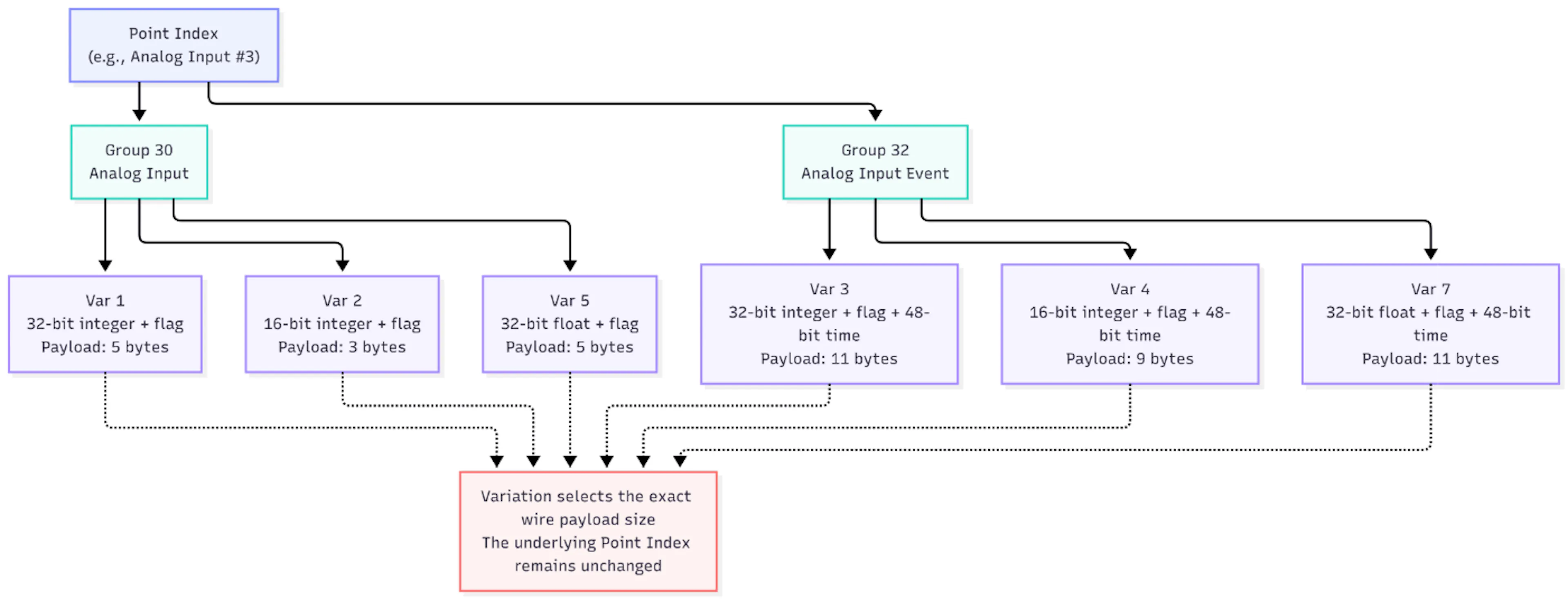

Điểm khác biệt cốt lõi của DNP3 nằm ở cách nó định nghĩa dữ liệu. Thay vì gửi toàn bộ trạng thái hệ thống một cách mù quáng, DNP3 sử dụng khái niệm Variation để chỉ định cấu trúc byte, độ phân giải và metadata đi kèm.

Bảng dưới đây minh họa cách DNP3 tối ưu hóa việc truyền tải Analog Input:

Việc cho phép Master station yêu cầu cụ thể Variation giúp giảm thiểu lãng phí tài nguyên, một tư duy thiết kế rất giống với cách chúng ta xây dựng công cụ chuyển đổi JSON sang CSV để xử lý dữ liệu lồng nhau hiệu quả.

Cơ chế Event Classes và bộ đệm nội bộ

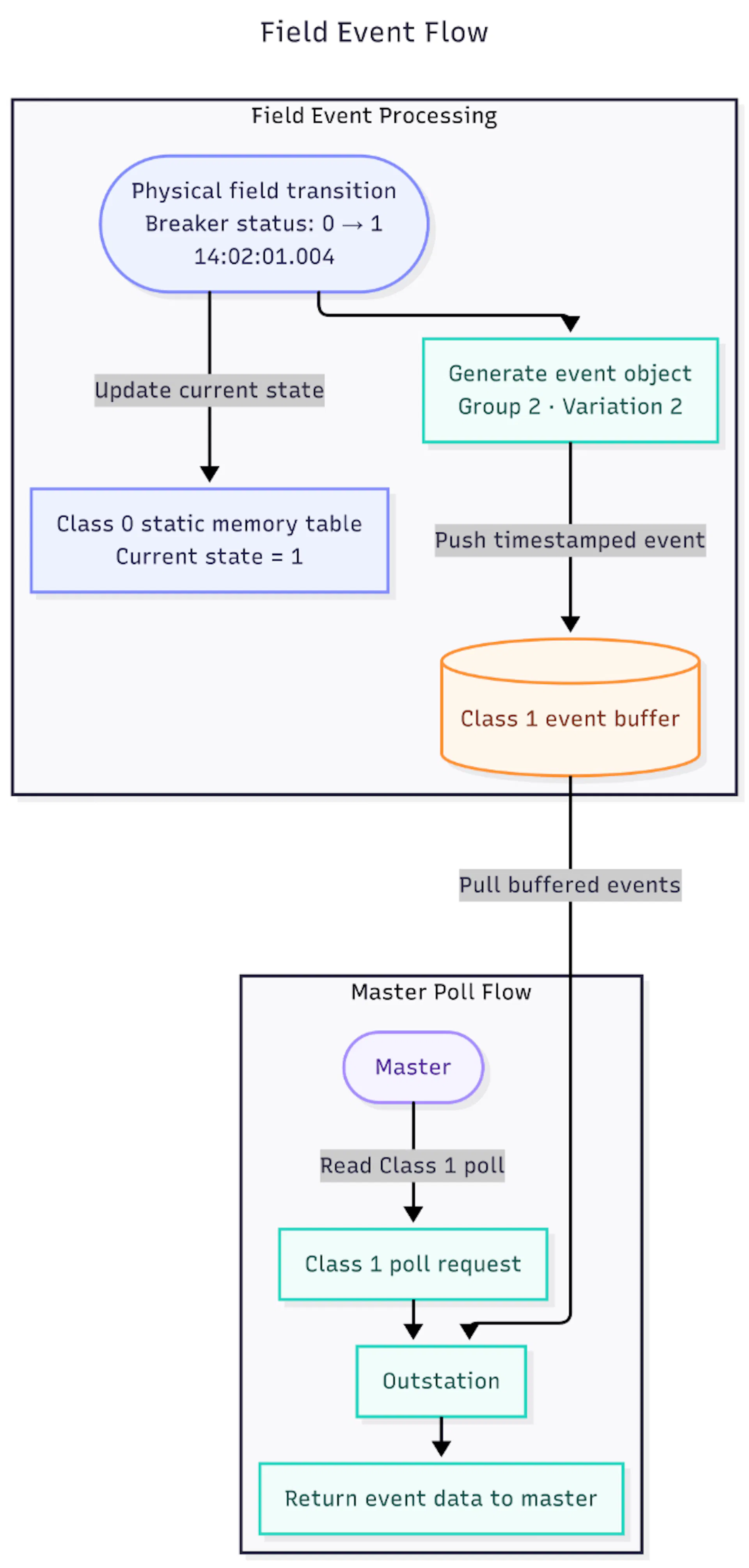

Để tránh tình trạng polling tần suất cao gây nghẽn mạng, DNP3 phân tách dữ liệu thành Static Data (Class 0) và Event Data (Class 1, 2, 3). Khi một giá trị thay đổi, Outstation sẽ định dạng nó thành một Event Object với dấu thời gian (timestamp) độ phân giải micro giây và đưa vào bộ đệm.

Lưu ý: Khi Master thực hiện Event Poll, nó không chỉ nhận giá trị hiện tại mà còn nhận được toàn bộ lịch sử thay đổi trạng thái kể từ lần poll cuối cùng, đảm bảo tính toàn vẹn của dữ liệu.

Unsolicited Responses: Phá vỡ giới hạn Master-Slave

Trong các kiến trúc truyền thống, Outstation hoàn toàn thụ động. DNP3 thay đổi cuộc chơi với Unsolicited Responses. Ngay khi một sự kiện quan trọng (Class 1) xảy ra, Outstation sẽ tự động khởi tạo phản hồi mà không chờ Master yêu cầu. Điều này giúp giảm độ trễ xuống mức tối thiểu, tương tự như cách các hệ thống hiện đại cần tự động hóa phục hồi lỗi trong mạng lưới AI Agent để duy trì tính bền bỉ.

Đánh giá & Lời khuyên Thực tiễn

Từ góc nhìn của một kỹ sư hệ thống, DNP3 là một kiệt tác về khả năng chịu lỗi. Tuy nhiên, việc triển khai nó đòi hỏi sự hiểu biết sâu sắc về:

• Ưu điểm: Khả năng đảm bảo không mất dữ liệu (zero event loss) nhờ cơ chế Application Confirmation Loop.
• Nhược điểm: Độ phức tạp trong cấu hình cao hơn nhiều so với Modbus.
• Lưu ý Production: Luôn giám sát cờ IIN (Internal Indications). Đặc biệt là IIN1.7 (Event Buffer Overflow). Nếu cờ này bật, hệ thống của bạn đã mất tính liên tục của dữ liệu và cần thực hiện Integrity Poll ngay lập tức.

Việc quản lý các trạng thái này cũng quan trọng như cách bạn xây dựng hệ thống Marketing đa tác nhân, nơi mà sự đồng bộ giữa các nguồn dữ liệu quyết định sự thành bại của quy trình.

Câu hỏi thường gặp (FAQ)

Tại sao DNP3 lại ưu tiên sử dụng Event-driven thay vì Polling?

Vì trong môi trường công nghiệp, băng thông thường rất hạn chế. Việc gửi dữ liệu chỉ khi có thay đổi giúp tiết kiệm tài nguyên mạng đáng kể so với việc gửi dữ liệu định kỳ.

Làm thế nào để đảm bảo dữ liệu không bị mất khi mất kết nối?

Outstation sẽ lưu trữ các sự kiện trong bộ đệm cục bộ. Chỉ khi Master gửi tín hiệu xác nhận (Application Confirm), Outstation mới xóa các sự kiện đó khỏi bộ đệm.

Cờ IIN có vai trò gì trong chẩn đoán hệ thống?

IIN (Internal Indications) là các bit trạng thái trong header phản hồi, cho phép Master biết ngay lập tức nếu thiết bị gặp sự cố hoặc bộ đệm bị tràn.

Kết luận

DNP3 không chỉ là một giao thức, nó là một triết lý về sự bền bỉ trong môi trường khắc nghiệt. Việc nắm vững các khái niệm như Object Groups, Event Classes và cơ chế xác nhận là bước đệm quan trọng cho bất kỳ kỹ sư nào muốn dấn thân vào lĩnh vực ICS/OT. Hãy tiếp tục theo dõi hi_dev để cập nhật những phân tích kỹ thuật chuyên sâu hơn. Nếu bạn có kinh nghiệm triển khai DNP3, đừng ngần ngại chia sẻ tại phần bình luận bên dưới!
