Giải mã DNP3: Xây dựng Outstation từ con số không và những bài học về giao thức công nghiệp

Bài viết được dịch và tổng hợp từ tin tức gốc. Bạn có thể đọc bài viết gốc bằng tiếng Anh tại đây.

Điểm tin nhanh:

• Xây dựng DNP3 Outstation từ con số không giúp hiểu rõ cơ chế vận hành của giao thức IEEE 1815.
• Phân tích chi tiết 5 giai đoạn nghiên cứu: từ trinh sát, thực thi điều khiển, quản lý trạng thái đến xác thực bảo mật SA v5.
• Tầm quan trọng của việc kiểm soát trạng thái (state machine) trong việc ngăn chặn các hành vi điều khiển trái phép.

Trong thế giới của các hệ thống điều khiển công nghiệp (ICS), DNP3 (Distributed Network Protocol) không chỉ là một giao thức truyền tin; nó là xương sống của hạ tầng năng lượng và tiện ích toàn cầu. Tuy nhiên, việc hiểu rõ cách thức một Outstation hoạt động dưới lớp vỏ bọc của các gói tin nhị phân thường là một thử thách lớn đối với các kỹ sư. Thay vì chỉ đọc tài liệu kỹ thuật khô khan, việc tự tay xây dựng một Outstation từ con số không chính là cách nhanh nhất để làm chủ tư duy kiến trúc phần mềm và đảm bảo tính an toàn cho hệ thống.

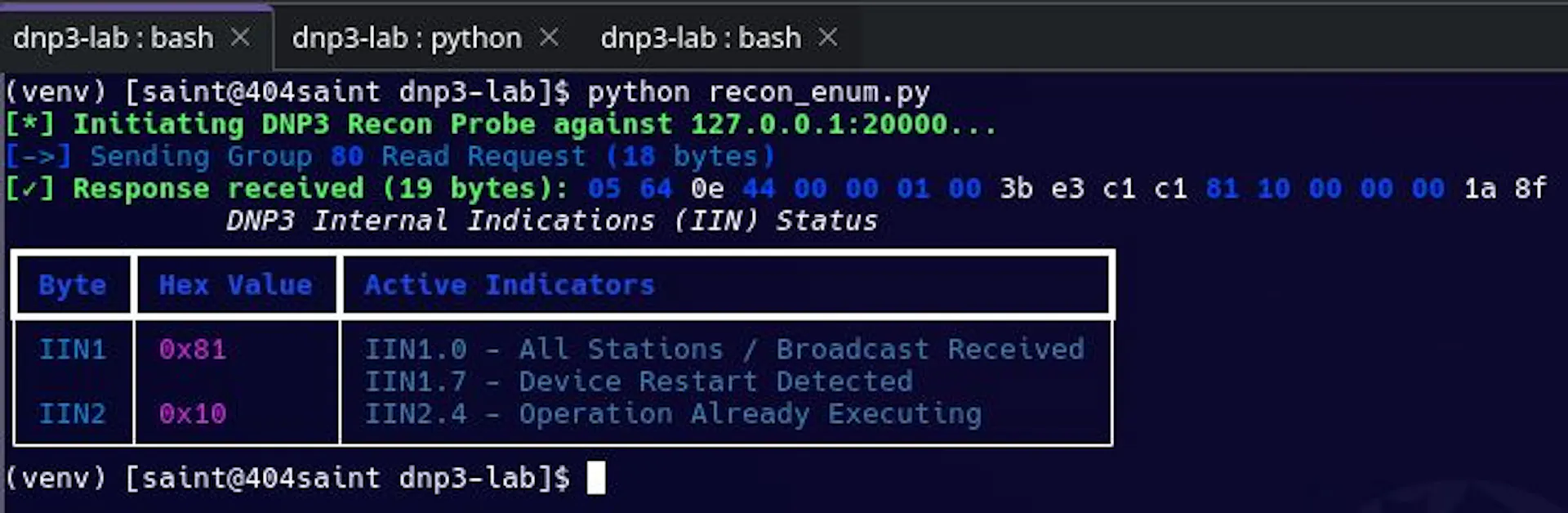

Giai đoạn 1: Trinh sát và Phân tích Internal Indication (IIN)

Trước khi thực hiện bất kỳ lệnh điều khiển nào, việc hiểu rõ thông tin mà một endpoint DNP3 phơi bày là cực kỳ quan trọng. Không giống như các giao thức khác, một lệnh Class 0 Integrity Read (FC 0x01) trong DNP3 sẽ trả về trường Internal Indications (IIN) ngay lập tức.

Trường IIN gồm 2 byte cung cấp cái nhìn tổng quan về trạng thái vận hành của thiết bị, bao gồm các cờ báo hiệu như: thiết bị vừa khởi động lại, cần đồng bộ thời gian, hoặc phát hiện lỗi phần cứng. Việc nắm bắt các cờ này giúp hệ thống giám sát phân biệt được giữa trạng thái hoạt động bình thường và các sự cố kỹ thuật.

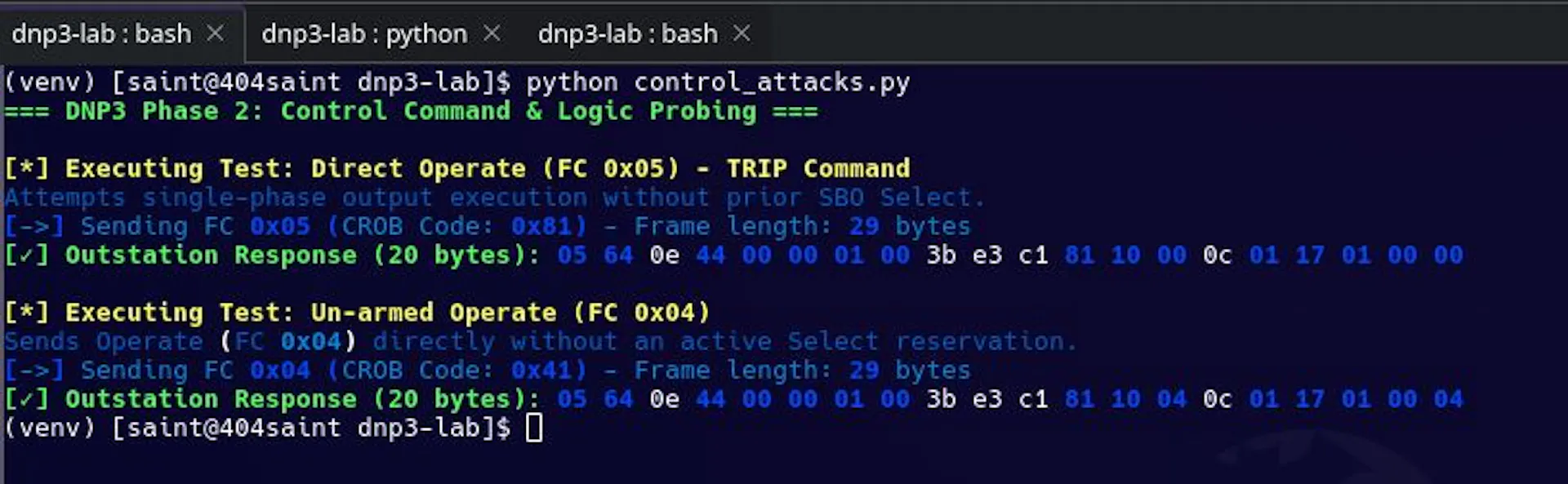

Giai đoạn 2: Thực thi điều khiển và Xác thực Select-Before-Operate (SBO)

Một trong những đặc trưng định hình nên DNP3 là tính quyết định (deterministic) trong điều khiển. IEEE 1815 định nghĩa quy trình Select-Before-Operate (SBO) để giảm thiểu rủi ro từ các lệnh điều khiển sai lệch.

Quy trình SBO bao gồm hai bước:

1. Select (FC 0x03): Yêu cầu quyền điều khiển và đặt chỗ (reservation).
2. Operate (FC 0x04): Thực thi lệnh nếu reservation còn hiệu lực.

Mẹo hay: Việc triển khai các bộ kiểm tra (test suites) riêng biệt cho từng giai đoạn nghiên cứu giúp bạn dễ dàng debug các lỗi logic trong state machine, tương tự như quy trình debug API chuyên nghiệp mà các kỹ sư thường áp dụng.

Giai đoạn 3: Chuyển đổi trạng thái hành chính

Các lệnh hành chính ảnh hưởng trực tiếp đến vòng đời của Outstation. Dưới đây là bảng so sánh các mã chức năng (Function Codes) phổ biến:

Việc thực hiện các lệnh này giúp quan sát cách Outstation thay đổi trạng thái nội bộ mà không cần can thiệp vào các điểm dữ liệu vật lý.

Giai đoạn 4: Tái cấu trúc Transport và Unsolicited Messaging

Lớp giả Transport (Transport Pseudo-Layer) của DNP3 chịu trách nhiệm phân mảnh và tái cấu trúc các APDU lớn. Việc xử lý sai lệch trong quá trình này thường dẫn đến các lỗi Parameter Error (IIN2.2). Ngoài ra, các thông điệp Unsolicited (FC 0x82) cho phép thiết bị chủ động báo cáo sự kiện mà không cần chờ lệnh polling từ Master, một tính năng quan trọng trong các hệ thống yêu cầu phản hồi thời gian thực.

Giai đoạn 5: Xác thực bảo mật SA v5

Bảo mật là mắt xích yếu nhất trong các giao thức cũ. DNP3 SA v5 (Secure Authentication) giải quyết vấn đề này bằng cơ chế thách thức-phản hồi (challenge-response) để xác thực tính toàn vẹn của lệnh trước khi thực thi. Nếu bạn đang quan tâm đến bảo mật hệ thống, hãy tham khảo thêm về tư duy kiến trúc phần mềm để áp dụng các tiêu chuẩn bảo mật tương tự.

Đánh giá & Lời khuyên Thực tiễn

Việc xây dựng một DNP3 Outstation từ đầu là bài tập tuyệt vời để hiểu sâu về giao thức.

• Ưu điểm: Kiểm soát hoàn toàn logic, khả năng tùy biến cao, hiểu rõ từng byte dữ liệu.
• Nhược điểm: Tốn kém thời gian, dễ gặp lỗi logic trong state machine nếu không tuân thủ nghiêm ngặt chuẩn IEEE 1815.
• Lưu ý: Khi triển khai trên Production, hãy đảm bảo rằng các cơ chế xác thực SA v5 được cấu hình đúng cách để tránh các cuộc tấn công replay hoặc thao túng lệnh điều khiển.

Nếu bạn đang làm việc với các hệ thống nhúng hoặc IoT công nghiệp, hãy cân nhắc áp dụng các quy trình kiểm thử tự động tương tự như cách chúng ta xây dựng công cụ Code Review tự động để đảm bảo chất lượng code.

Câu hỏi thường gặp (FAQ)

Tại sao cần sử dụng SBO thay vì Direct Operate?

SBO cung cấp một lớp bảo vệ bổ sung bằng cách yêu cầu xác nhận trước khi thực hiện lệnh, giúp tránh các thao tác vô tình do nhiễu đường truyền.

Làm thế nào để kiểm tra tính toàn vẹn của DNP3 Outstation?

Sử dụng các bộ test suite chuyên dụng để mô phỏng các kịch bản lỗi và kiểm tra phản hồi IIN của thiết bị.

SA v5 có thay thế được mã hóa dữ liệu không?

Không, SA v5 chỉ xác thực tính toàn vẹn và nguồn gốc của lệnh. Để bảo mật dữ liệu trên đường truyền, bạn vẫn cần các giải pháp mã hóa bổ sung như TLS.

Kết luận

Việc thấu hiểu DNP3 từ bên trong không chỉ giúp bạn trở thành một kỹ sư giỏi hơn mà còn giúp bảo vệ hạ tầng công nghiệp khỏi các rủi ro bảo mật tiềm ẩn. Hãy bắt đầu hành trình khám phá qua GitHub Repository và đừng quên theo dõi hi_dev để cập nhật những kiến thức công nghệ chuyên sâu nhất. Bạn có kinh nghiệm nào trong việc triển khai các giao thức công nghiệp? Hãy để lại bình luận phía dưới để cùng thảo luận nhé!
