Tự xây dựng CPU từ logic gate và chạy Doom: Hành trình kỹ thuật đầy cảm hứng
Khám phá hành trình kỹ thuật đầy thử thách khi thiết kế CPU tùy chỉnh ở cấp độ logic gate, tích hợp bộ nhớ DDR3 và tối ưu hóa kiến trúc để chạy tựa game huyền thoại Doom trên FPGA.
Bài viết được dịch và tổng hợp từ tin tức gốc. Bạn có thể đọc bài viết gốc bằng tiếng Anh tại đây.
Điểm tin nhanh:
- Nhóm tác giả đã thành công trong việc thiết kế một CPU tùy chỉnh từ cấp độ logic gate và chạy game Doom trên FPGA.
- Thách thức lớn nhất nằm ở việc tích hợp bộ nhớ DDR3 với độ trễ cao và xây dựng hệ thống Cache hiệu quả để đảm bảo băng thông.
- Dự án sử dụng Memory Mapped IO (MMIO) để kết nối các thiết bị ngoại vi như màn hình VGA và bàn phím vào kiến trúc CPU tự chế.
Việc chạy một trò chơi kinh điển như Doom trên phần cứng hiện đại là điều quá đỗi bình thường, nhưng nếu bạn tự tay thiết kế từng cổng logic (logic gate) của CPU, xây dựng pipeline xử lý, và đối mặt với hàng loạt bài toán về timing, thì đó lại là một câu chuyện hoàn toàn khác. Đây không chỉ là một dự án lập trình thông thường, mà là một thử thách về kiến trúc hệ thống, nơi mà mỗi chu kỳ xung nhịp đều trở nên quý giá và mỗi byte bộ nhớ đều phải được tối ưu hóa đến mức tối đa.
Thách thức về kiến trúc và tài nguyên
Để đưa Doom lên một CPU tự chế, nhóm tác giả đã phải đối mặt với hai rào cản kỹ thuật khổng lồ: bộ nhớ và tốc độ xử lý. Trong khi các CPU hiện đại xử lý Doom một cách dễ dàng, thì một thiết kế CPU tùy chỉnh trên FPGA thường bị giới hạn bởi tài nguyên BRAM (Block RAM) ít ỏi.
| Thông số kỹ thuật | Giới hạn ban đầu | Giải pháp triển khai |
|---|---|---|
| Bộ nhớ khả dụng | < 1 MB (BRAM) | Tích hợp DDR3 ngoài |
| Tốc độ xử lý | Thấp (Pipeline đơn giản) | Triển khai Cache (ICache/DCache) |
| Giao tiếp ngoại vi | Không có | Sử dụng MMIO (Memory Mapped IO) |

Tối ưu hóa bộ nhớ với Cache
Khi chuyển từ BRAM sang DDR3, vấn đề lớn nhất là độ trễ (latency). DDR3 không chỉ chậm mà còn có độ trễ thay đổi, điều này có thể làm đình trệ toàn bộ pipeline của CPU. Để giải quyết, nhóm đã thiết kế hệ thống Cache đơn giản nhưng hiệu quả.

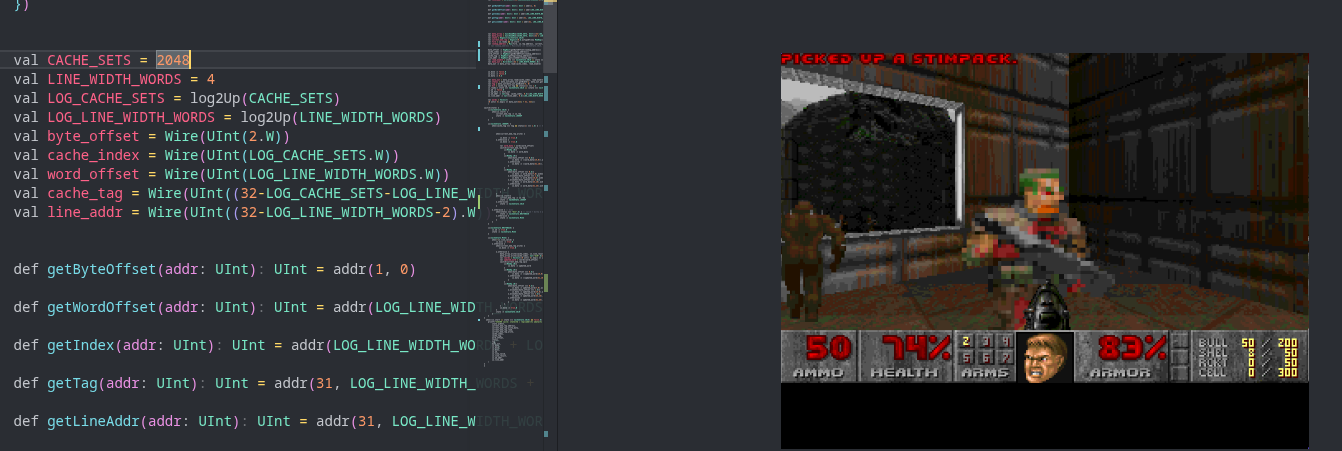

Cấu trúc Cache được chia thành ICache (Instruction Cache) và DCache (Data Cache) để phục vụ các yêu cầu truy xuất dữ liệu độc lập. Khi xảy ra xung đột truy cập, một bộ Memory Arbiter sẽ đóng vai trò điều phối, ưu tiên DCache để đảm bảo luồng xử lý không bị gián đoạn.
Lưu ý: Việc thiết kế Cache cần đặc biệt chú ý đến hiện tượng aliasing. Sử dụng tag để so sánh địa chỉ là bắt buộc để tránh việc CPU đọc nhầm dữ liệu từ các vùng nhớ khác nhau.

Kết nối ngoại vi và I/O
Một CPU không thể hoạt động nếu không có khả năng giao tiếp với thế giới bên ngoài. Nhóm đã sử dụng Memory Mapped IO (MMIO) để kết nối các thành phần như:

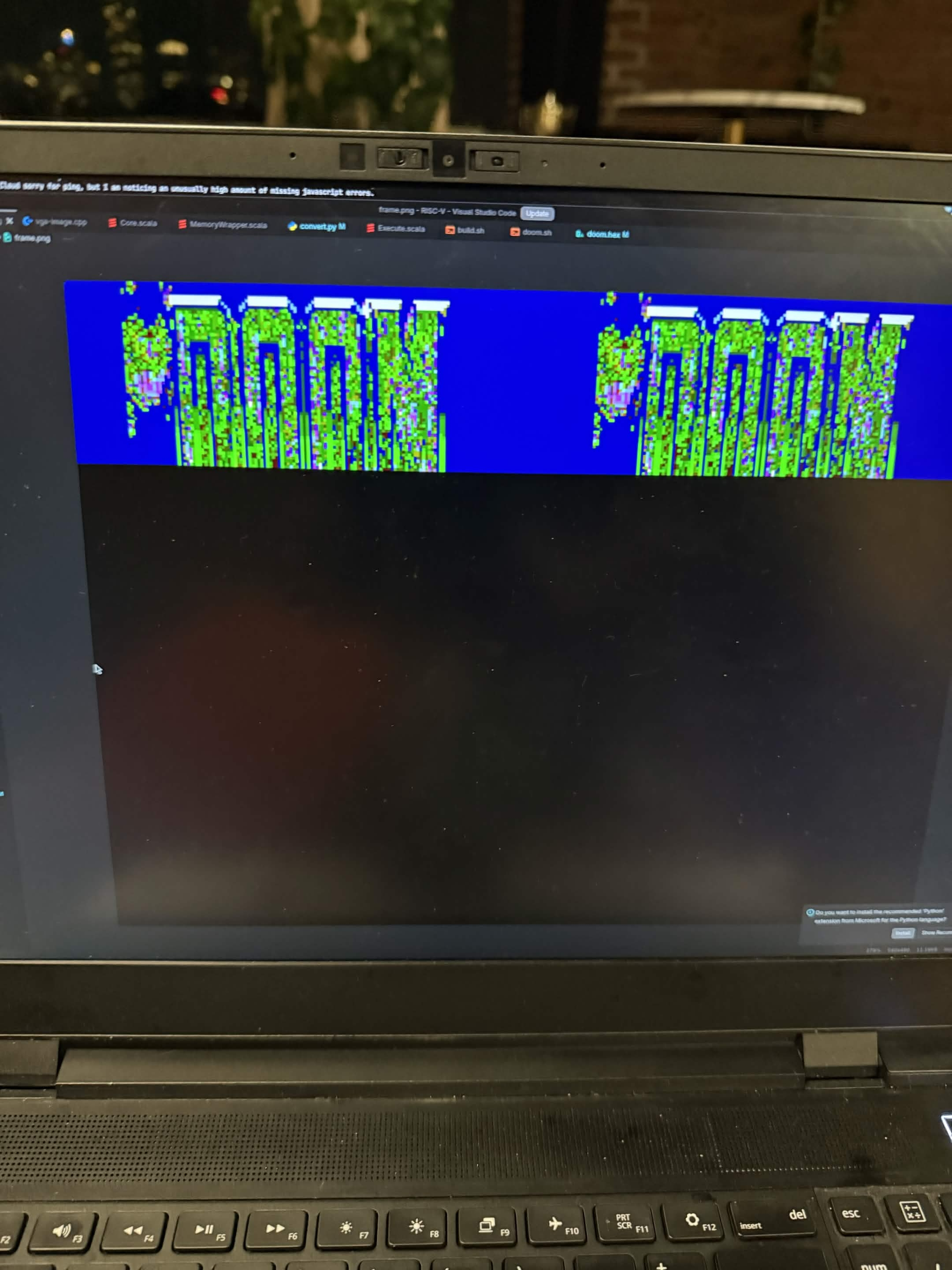

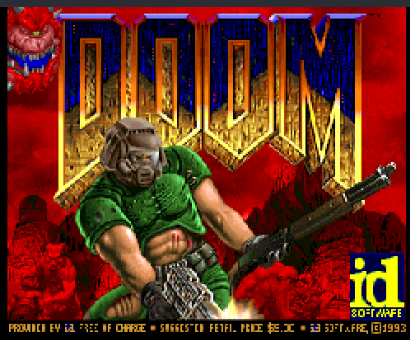

- VGA Controller: Mở rộng lên 12-bit màu và kết nối qua HDMI.
- Hardware Timer: Theo dõi thời gian thực bằng micro giây.
- Debug Output: Sử dụng UART với bộ đệm FIFO để tránh mất dữ liệu.
Việc xây dựng các hệ thống này đòi hỏi sự hiểu biết sâu sắc về kiến trúc phần mềm cũng như khả năng xử lý tín hiệu phần cứng. Đối với những ai quan tâm đến việc tối ưu hóa hệ thống, việc tìm hiểu về chiến lược Boost trong phát triển phần mềm cũng là một hướng đi rất đáng giá.

Đánh giá & Lời khuyên Thực tiễn
Từ góc nhìn của một kỹ sư hệ thống, dự án này là một minh chứng tuyệt vời cho việc áp dụng tư duy trừu tượng hóa trong giải quyết vấn đề.
- Ưu điểm: Cung cấp cái nhìn thấu đáo về cách CPU thực thi lệnh, quản lý bộ nhớ và xử lý ngắt.
- Nhược điểm: Hiệu suất thực tế không thể so sánh với các kiến trúc thương mại; độ phức tạp khi debug phần cứng rất cao.
- Ứng dụng: Phù hợp cho mục đích giáo dục, nghiên cứu kiến trúc máy tính hoặc phát triển các hệ thống nhúng chuyên biệt.
Mẹo hay: Khi làm việc với FPGA, hãy luôn bắt đầu với các mô phỏng (simulation) trước khi deploy lên phần cứng thật để tránh các lỗi timing khó phát hiện.
Nếu bạn đang phát triển các hệ thống phức tạp, đừng quên tham khảo cách quản trị toàn bộ cổng kết nối để đảm bảo tính ổn định cho dự án.
Câu hỏi thường gặp (FAQ)
Tại sao lại chọn FPGA thay vì mô phỏng trên PC?
FPGA cho phép thực thi logic ở cấp độ phần cứng thực tế, giúp hiểu rõ hơn về timing và các giới hạn vật lý mà mô phỏng phần mềm thường bỏ qua.
Có thể ứng dụng thiết kế này vào sản phẩm thương mại không?
Thiết kế này mang tính học thuật cao. Để thương mại hóa, bạn cần tối ưu hóa sâu hơn về diện tích chip và tiêu thụ điện năng.
Làm thế nào để xử lý các lỗi timing khi kết nối DDR3?
Sử dụng các kỹ thuật Clock Domain Crossing (CDC) và các protocol wrapper chuẩn như MIG từ Xilinx là giải pháp tối ưu nhất.
Kết luận
Việc chạy Doom trên một CPU tự chế là một cột mốc đáng nhớ, khẳng định rằng với đủ kiên trì và kiến thức kỹ thuật, không có giới hạn nào là không thể vượt qua. Hy vọng bài viết này truyền cảm hứng cho bạn trong việc khám phá những tầng sâu hơn của công nghệ. Hãy theo dõi hi_dev để cập nhật thêm những dự án kỹ thuật chuyên sâu và chia sẻ kinh nghiệm cùng cộng đồng lập trình viên chuyên nghiệp.
